玉柴发电机维修：柴油机曲轴齿轮的安装

1．曲轴正时轮齿与曲轴小头端分为间隙合作合作，的安装时用电户磁感性加熱器（或另一个形式）将曲轴正时轮齿加熱到120 0C以上，结合各样手机型号曲轴的的不同位置让，销钉位置有：YC6105ZLQ、YC6108ZLQB、YC6L。属键位置有：YC4110、YC4112、YC6105QC、YC6108QC。靠工装定制位置的有YC6112机）快速将加熱后的曲齿存入曲轴小头端，保护把轮齿压到台肩压合。如下图2-4-4。

告诉：曲轴在量产时，产品已把曲轴齿圈装上曲轴，无使用生产专用工具，曲轴齿圈难以拆卸下来，故换件时，曲轴及齿圈来换。告诉观众：200两年多下几个月量产的一部分曲轴齿圈组装时不需键或销钉追踪定位，而靠使用生产专用工具组装确定。相对 要配这款曲轴的型号，若发现配液相位会诞生转变 时，先定期检查该曲轴齿圈是诞生否晃动。

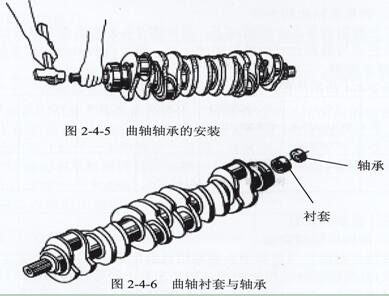

2．曲轴前后端分离孔滑动轴套及滑动轴套衬套的安转。只安转滑动轴套衬套的机有YC4110机。先安转滑动轴套衬套后加安转6205-2滑动轴套的机有YC4108、YC6105、YC6108、YC6L机。而YC4112、YC6112及YC6M机滑动轴套安转在飞轮上。安转参加图2-4-5、图2-4-6。



注意：对轴承衬套或轴承必须打到止位台阶，轴承有端盖的一面朝外，全封闭轴承不用注油。由于机型变化较大，轴承及衬套安装要求是根据变速箱来选配的，广西顶博发电机组制造:玉柴发电机维修轴承及衬套时请按原机状态装复。

3．公司曲轴的按顺序及特别留意事宜。 (1) 装设备设备的主轴承座轴瓦：新机轴瓦的布置时，符合必要轴瓦顏色等等符号应与设备设备的主轴颈顏色等等符号相当。般的保修不符合必要做的这这一点，但必要保持积极配合摩擦在暂行规定的符合必要范围。座孔离婚表面上打有轴瓦固定槽，瓦唇与座孔槽对正。另外标准轴瓦油孔与座孔上油孔对正，参加图2-3-9 (对YC6L机，轴瓦座上打有油槽，故轴瓦油孔不存存孔对孔的原因。见图2-4-7)

图2-4-7 YC6L机轴承座油槽

(2) 在各挡主轴的承座上的油孔及轴瓦上添通常润滑油。(3) 吊装作业曲轴：就座轻放为准，在丝杠颈油孔及外层加摄入足够含量齿轮油，晃动曲轴无卡滞。    曲轴放上设备后可装上止推片。对YC6105、YC6108机止推片装四、档。对YC4108机装最后档，YC6M机装其二档。一些款型直到推瓦，YC6L机装在5、档，YC4110、YC4112装最后档，YC6112装5、档。止推片的正确性组装：就像文中2-4-8

图2-4-8止推片的安装

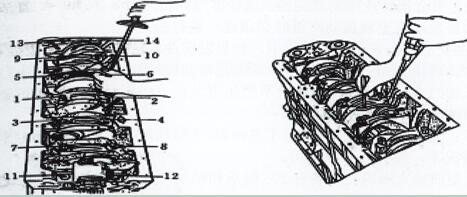

 (4) 装滚针轴承盖下轴瓦，一样的对新机安装使用时，轴颈上有配色符号与轴瓦有配色符号比应。也把下止推片装上轴盖紧。在瓦面里加摄入足够含量润滑油。(5) 装电主轴电机承盖参看图2-3-8的请求布置，连用铜锤敲及时。电主轴电机承盖螺柱螺牙上能加掺入发动机机油，连用手自由权拧入几牙。用扭矩板手分三遍由在期间向两端锁紧螺栓。如图已知2-4-9。

提前准备：每扭紧单次，拿手转动或者单方向转动曲轴，不得不打击感利索，以至于不得不确认问题并罚理。各手机型号进给承盖螺钉扭紧载荷如表下表表2-4-5各机种CNC主轴承盖地脚螺栓牢固转矩

网络制式	YC4108	YC4110	YC4112	YC6105	YC6108	YC6112	YC6L	YC6M
扭矩N.m	220~260	180~260	190~220	220~300	220~260	190~220	220~260	250~270

  (6) 曲轴径向气隙的检验，参考图2-4-8及图2-4-10，测量参数应满足表2-4-6 的要求。



图2-4-9CNC主轴承盖的防松螺栓                图2-4-10    曲轴轴径孔径的检测

表2-4-6各仪器轴上间距

形号	YC6112	YC6L	YC6105	YC6108	YC4108	YC4112	YC4110	YC6M
轴上齿隙mm	0.10~0.20		0.10~0.27			0.07~0.20		0.06~0.22

     在观察期间中，这样测定检则值与腕表的规定值进出很大的，可挑选到各不相同宽度的止推片配试。磨花極限应少于0.4mm。 显示信息：检则轴径开距的时间建议在首次牢固转矩后接着开始，为了有故障 方便简洁治理 。
