玉柴广西顶博发电机组制造系直立式四缸、六缸、水冷、四冲程、直喷式高速柴油发电机。功率范围30-900KW，转速为1500-2400r/min，具有油耗低、扭距大易启动、操作维修方便等优点。为发电机组、固定动力、工程机械、农用机械的理想动力。广西顶博发电机组制造:玉柴柴油发电机组作为一个整体由很多的部分组成，而零部件作用的发挥离不开整体,玉柴柴油机机体的安装图2-3-10及图2-3-11。安装于机体上的零部件，数量较多，下面只列举出在安装时有特殊要求的几种零部件，其余不作讲述。

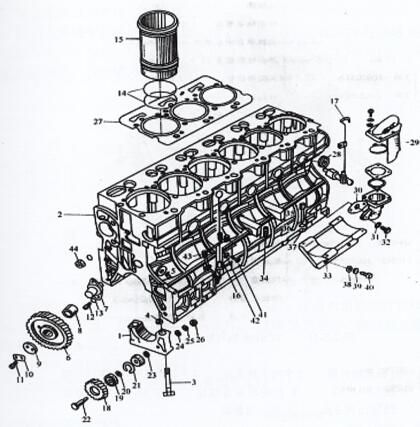

图2-3 -10 YC6108G气缸体总成

1滚动的轴承盖  2汽缸体  3主滚动的轴承螺钉  4确定套  6正时惰蜗轮蜗杆  7惰轮滚动的轴承  8惰齿轮轴衬套  9惰轮挡片  10锁片  11小螺钉  14封水圈  15缸套  18发动机油阀正中间传送蜗轮蜗杆  19滚动的轴承  27缸垫  29口呼吸器  33油阀底托  34优化平垫  37球体平垫  40底托螺钉  44主油道密封带塞

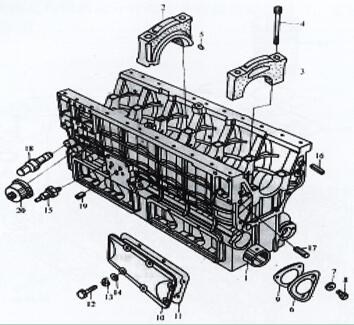

图2-3-11 YC6108G气缸体总成

1气缸轴轴衬套 2在期间机床主轴的电机承盖 3机床主轴的电机承盖 4机床主轴的电机承螺钉 5销 8气缸轴轴泵体螺钉 15汽压机过低短信报警信号器 18调压阀屏幕总成 20汽压机短信报警信号器

1．玉柴柴油机水堵及主油道油堵的安装

对水堵的使用参与图2-3-12，使用规范：一个是在水堵隔绝性能表面上均匀的涂上11747隔绝性能胶。第二使用后的水堵外一端与人体分散对齐或稍低一些。

图2-3 -12补体成分水堵的装有

  玉柴柴油机主油道油堵的安装

  主油道油堵分前油堵和后油堵，YC4110、YC4112、YC6112前油堵为碗形塞。后油堵为内六角螺塞。YC4108、 YC6105、 YC6108、 YC6L、 YC6M机前油堵为带0形圈的填料密封塞，后油堵为碗形塞，一下图2-3 -13已知。

安装要求：

(1)在螺塞中段涂上545密封带胶，用内六角板手扭紧既可以。(2) 密封塞口有O形圈，装有时留意难以毁损。(3)装完成后，密封性塞及螺 塞外铣面应稍低一些于缸体铣面。装时，用软塑料敲一敲即入。

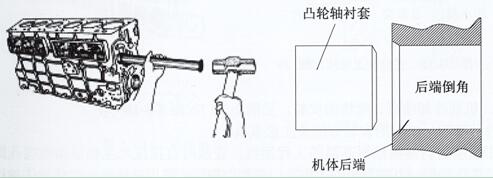

2．凸轴衬套的安装注意事项参见图，图为凸轮轴衬套的安装

(1) 气缸轴孔的后面面是有倒角的（前沿不倒角），这样安裝衬套时，用专用的工作装从身体后面朝前沿逐行安裝。(2) 轴承轴衬套油孔必要贴紧心肌细胞上的进油孔。特别留意：对YC6105、YC6108 机第三、6挡衬套各是一油孔通过摇背座。YC6M机只需一油孔贴紧。（因轴瓦上会开油槽）YC4108机第2、4档各是一油孔通过摇背座。同样型号规格只能有独一挡有 ～油孔通过摇背座。固此在安装使用时请加特别留意。(3) 衬套安裝后在卧镗里加工到非常符合规管理定图片尺寸，规定如表2-3-4。

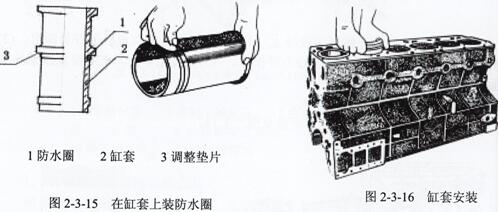

3．缸套安装注意事项。

(1)去掉缸套台肩处的锈迹或积碳。(2)施工前先检杳玉柴发电量空气能热泵缸套外径是否有适合法合中规定追求如表2-3-3。(3)在缸套能装地面防水防潮圈（YC6112镶缸套机、YC4112cpu型号及YC4110 cpu型号为干试缸套，都要装地面防水防潮圈）(4)往身体上布置时，在手表防水地理位置涂上些许汽车机油，用心摆动缸套边加力边压入。如手去压未入时，能用板式垫平上端敲压入佳就可以，图甲2-3-16。YC4112和YC6112机缸套与身体是紧协调一致的，缸套在布置前先挪到液氮中降温10min后拿下用盖板敲打入。YC4110G缸套为滑配缸套。

(5)玉柴柴油机缸套装进机体后必须按图2-3-6测量其缸套台肩凸出机体上平面的高度。对YC6L机其高度通过加减少调整垫片（倒角面向上）来调整。

缸套选择时，以我们身体好友分组色彩符号选择同色彩的缸套，如红对红，蓝对蓝（或A对A、B对B）。这里的不予详述。建议：很多手机型号的缸套与心肌细胞积极配合，理论依据上是好友分组装配工的。

1．发动机油一系列冷却喷口、喷钩的装设。见图2-3-17，图2-3-18

冷却喷咀、喷钩的安装方法及注意事项：

(1) 高压管口食材是耐溶剂耐温度过高的建设工程朔胶，安裝使用时同时压入主轴的承座高压管口孔就行了。标准要求压精准，不许高上滚针轴承座孔。安裝使用完后，需耍润滑油枪加注机柴油发动机作液压喷射出实验，在柱塞环上上下下止点时高压管口喷射出的油束一定要射在柱塞环内腔内外壁，且油束不许数列收敛。要留意力：当热车机使用时较长，凡在拆油底壳时，要留意力排查喷咀是否有毁损变质毁损，要是有毁损，要重换件。

(2) 液压油一系列保压喷钩为保温钢管电弧焊接加工厂件，布置使用时靠位置销位置，用螺拴拧紧在有机体上。布置使用前先查看限压阀球运动会不轻松，电弧焊接加工厂件油孔会不流畅。追求喷钩喷油不得不对齐火塞内腔对火塞带内一系列保压油道的网络制式，油束追求照进来火塞上的油道。（靠焊 接件加工厂确保），而且喷钩可以与火塞裙部或曲轴动平衡机块引发约束。注意力：装机系统用到的火塞，不得不还有喷钩让位口。
